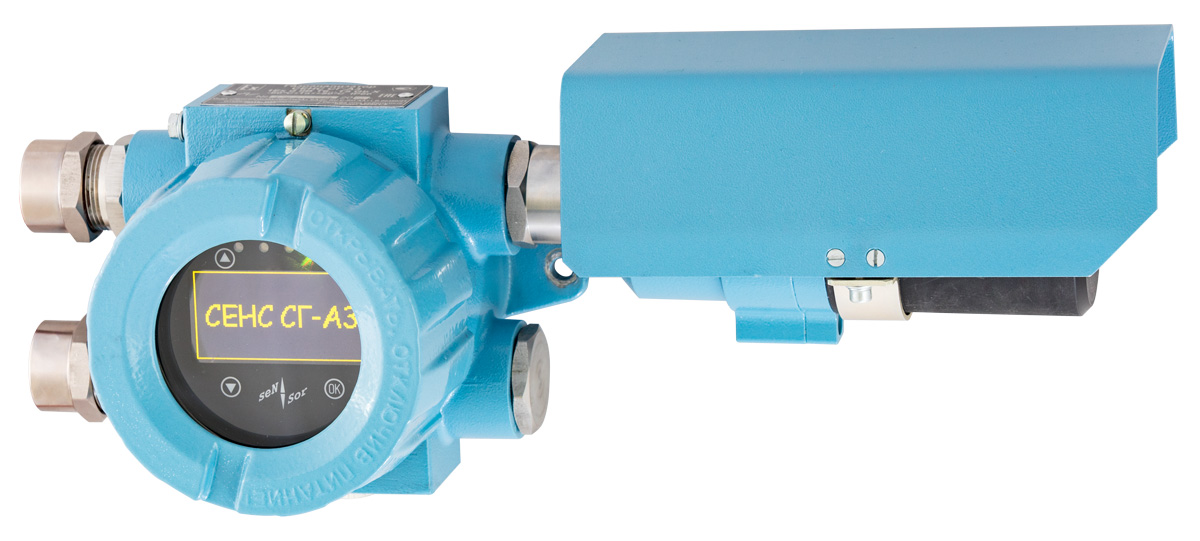

Газоанализатор СЕНС СГ-А3

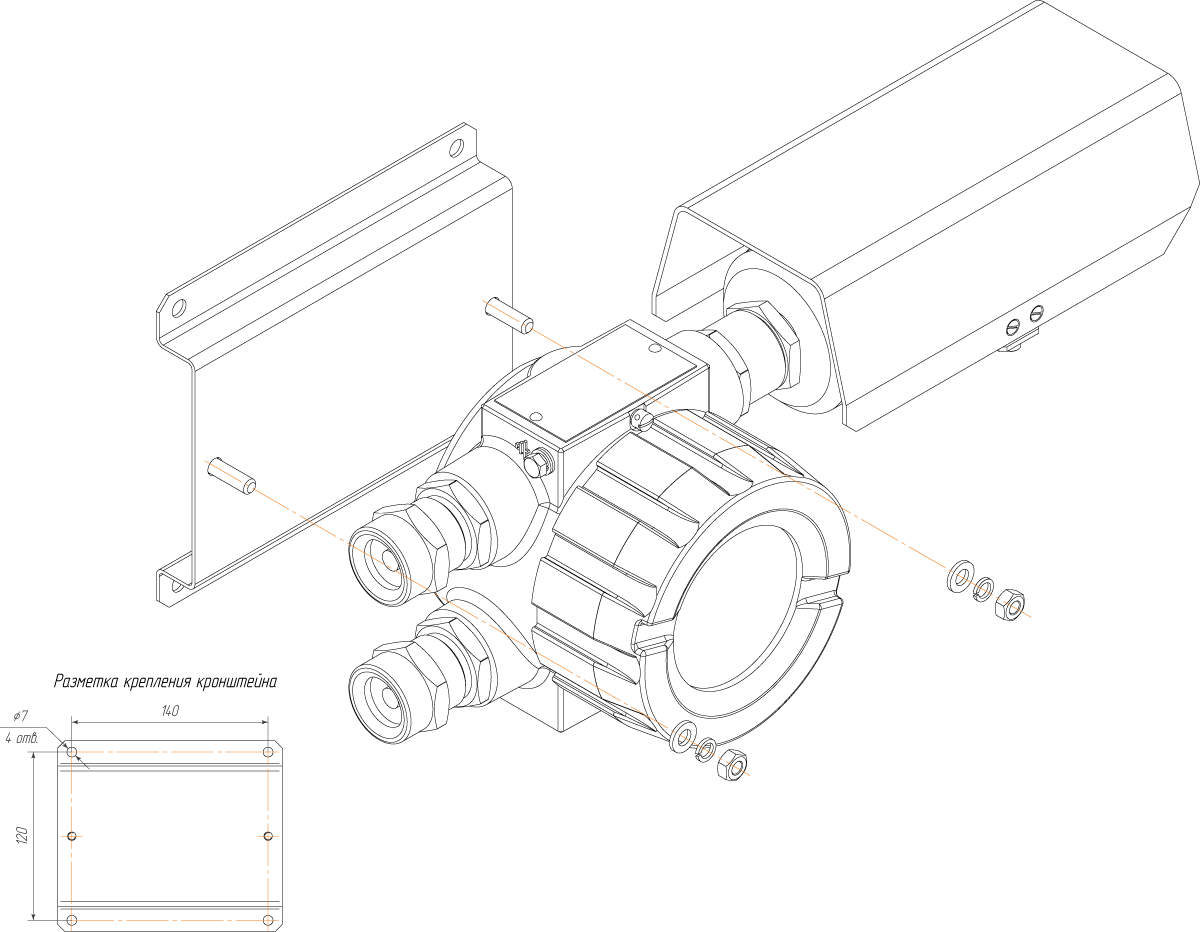

• комплект для монтажа газоанализатора на трубу диаметром от 38 до 68 мм
• козырёк защиты от атмосферных осадков и солнца
• местное управление, настройка, светодиодная индикация состояния и показаний
• оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
• интерфейсы: СЕНС, RS-485 (Modbus RTU), 4-20 мА (HART), реле («Порог 1», «Порог 2», «Порог 3 / Авария»)
• непрерывная самодиагностика
• транзитное подключение
• простое применение и ввод в эксплуатацию

Описание

Газоанализатор состоит из электронного блока управления и оптического датчика газа.

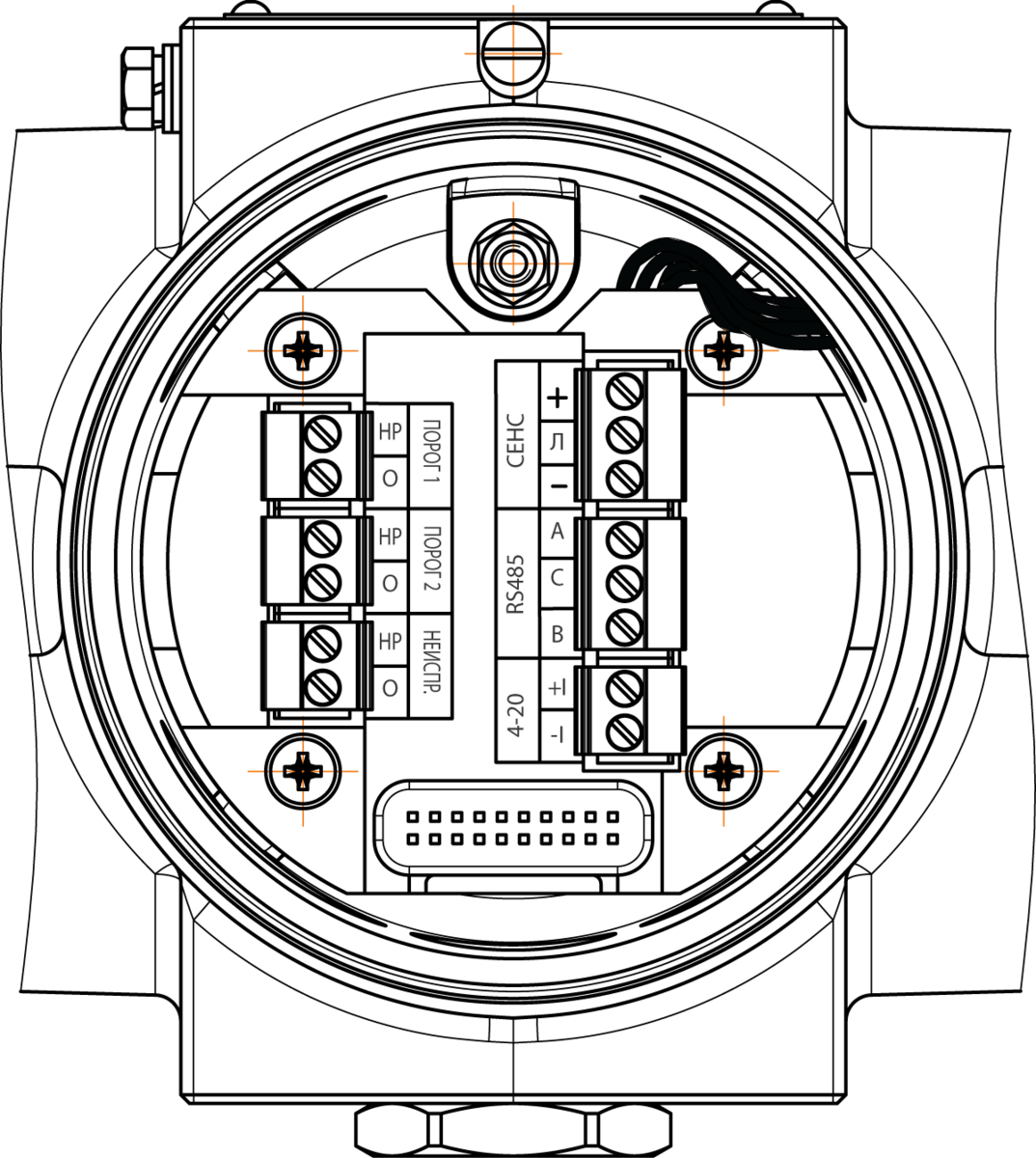

Корпус блока управления выполнен из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием и порошковой окраской. Имеет смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления. Внутри размещены клеммы для подключения и электронный модуль.

Сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, преобразуется в значение НКПР, доступное по цифровому или аналоговому интерфейсу.

Сигнальные реле срабатывают при превышении установленных порогов концентрации, возникновении неисправности или других событий.

Красный световой индикатор сигнализирует о превышении пороговых значений НКПР. Зелёный служит для индикации наличия питания. Жёлтый светится при неисправности, превышении максимально допустимого значения НКПР, нестабильном или некачественном питании.

Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов», электронного блока управления, сигнализатора МС-К-500-3 (СИ СЕНС).
