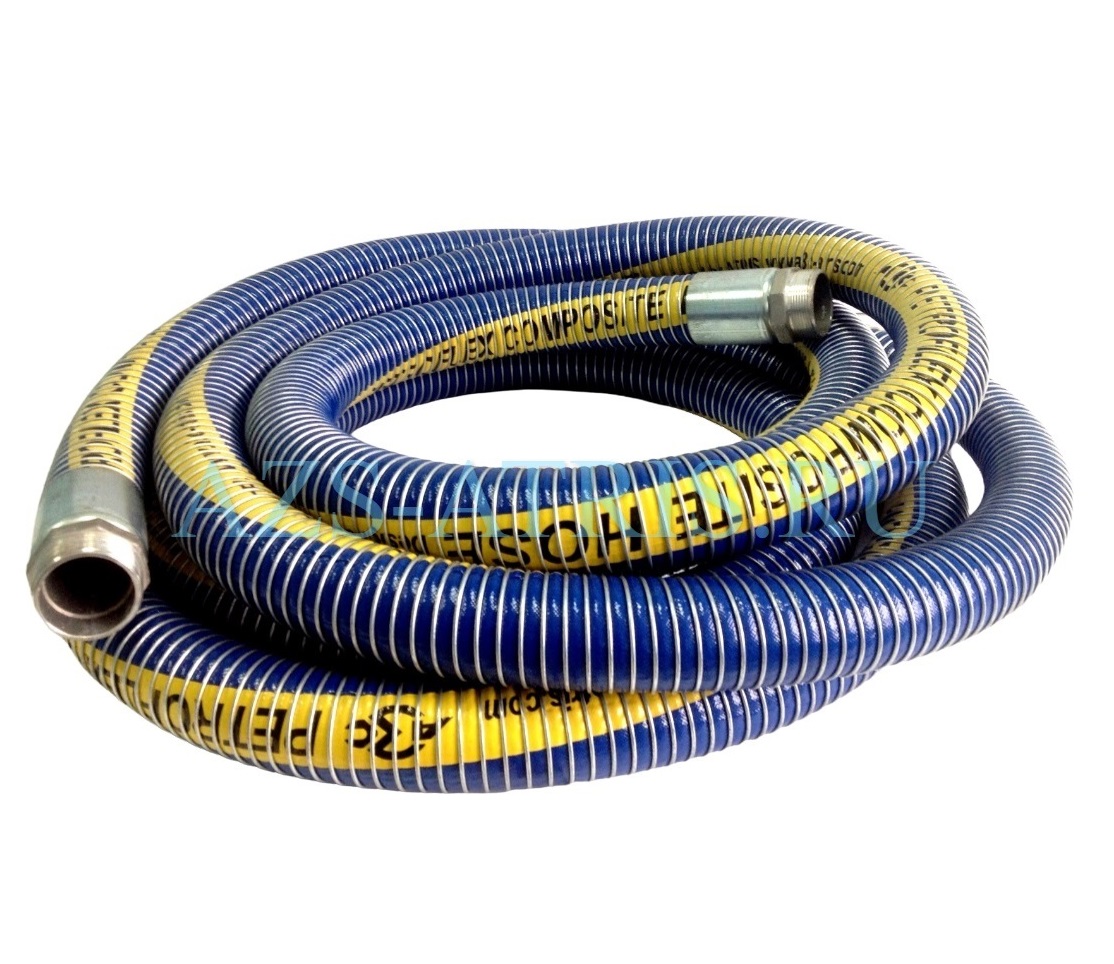

Рукав композитный ATRIS Petroflex GGE-3-10000 Ду-75 - 10 м

Рукав композитный ATRIS Petroflex GGE-3-10000 Ду-75 - 10 м

Внимание! В связи с колебанием курса валют цены уточняйте у менеджеров.

 Рукав композитный Petroflex GGE предназначен для передачи широкого спектра нефтепродуктов и растворителей: легких фракций – бензина, дизельного топлива, парафинов, керосина при температуры от -40 до +100 °С.

Композитный рукав имеет внутреннюю и наружную поддерживающую спираль из гальванизированной стали. Между этими спиралями заключены несколько слоев термопластинчатого материала и пленки.

Компоненты композитного рукава и их свойства:

Спираль внутренняя. Поддерживает стенки рукава, обеспечивает их целостность во время операции всасывания.

Спираль наружная. Скрепляет вместе конструкционные слои рукава, обеспечивает устойчивость наружного слоя против истирания и механических повреждений.

Наружное покрытие. Изготовлено как правило из ПВХ на тканевой основе – обеспечивает устойчивость рукава к внутреннему давлению. Наружное покрытие имеет различный цвет (синий – для нефтепродуктов).

Слой уплотнительных пленок. Внутренний слой. Предназначен для обеспечения герметичности рукава. В качестве данного слоя могут быть использованы пленки из полипропилена, полиамида, фторопласта. Комбинируя эти материалы можно добиться заданных параметров рукава по химической устойчивости, рабочей температуре и давлению.

Гильза. Манжета. Данные компоненты предназначены для скрепления рукава с концевыми фитингами и придания герметичности этому соединению. Стандартно гильза изготавливается из гальванизированной стали и также может быть из нержавеющей стали. Материал манжеты – нитрил.

Фитинг. Концевой элемент рукава , имеющий особый профиль. Изготавливается из алюминия или стали и предназначен для крепления рукава с БРС или фланцами.

Область применения:

Напорно-всасывающий рукав предназначен для погрузки и разгрузки автоцистерн, стационарных резервуаров, заполнения бочек, для применения в технологических линиях при производстве нефтепродуктов, масел и неагрессивных растворителей.

Стандартное исполнение рукава Petroflex GGE:

• Спираль внутренняя: сталь с гальванизированным покрытием

• Спираль наружная: сталь с гальванизированным покрытием

• Внутренний слой: слои полипропиленового текстиля и полиэстера

• Внешний слой: абразивостойкое наружное покрытие из ПВХ

• Рабочее давление: 10 Бар

• Рабочая температура: - 40 °С … +100 °С

• Маркировка: синий цвет с желтой полоской

• Фитинги: стальные ниппели с внутренней резьбой

Указания по эксплуатации:

При эксплуатации рукавов необходимо соблюдать требования:

• Не допускать соприкосновение с вращающимися (подвижными) деталями механизмов;

• Передавливание и изломы рукавов;

• Перемещение рукавов волочением;

• Эксплуатация (хранение) рукавов вблизи открытого огня и сильно нагретых предметов;

• Рукава, пересекающие пешеходные проходы и транспортные проезды, должны быть защищены мостиками;
