Люк замерный ЛЗ-80

Люк замерный ЛЗ-80

Внимание! В связи с колебанием курса валют цены уточняйте у менеджеров.

Люки замерные ЛЗ предназначены для отбора пробы и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС.

Основные детали люка замерного (корпус, крышка, рычаг) выполнены из алюминиевого сплава АК5М2.

По устойчивости к воздействию климатических факторов внешней среды люк изготовляется в исполнениях У (умеренный климат) и УХЛ (умеренный и холодный климат с нижним пределом температуры эксплуатации до - 60 С) категории размещения 1 по ГОСТ 15150-69.

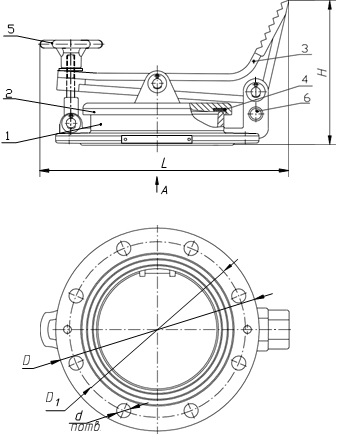

Люк замерный состоит из корпуса 1, крышки 2, педали 3, прокладки 4 и откидного болта с гайкой 5, винта заземления 6 (см. рисунок). Корпус люка в нижней части имеет фланец, которым он устанавливается на резервуар через прокладку. В проушине корпуса устанавливается рычаг, на котором установлена крышка 2 с резиновым уплотнением, обеспечивающим герметичность в закрытом состоянии. Фиксация крышки в закрытом положении осуществляется гайкой откидного болта.

Технические характеристики:

• Условный проход (диаметр горловины), DN 80

• Габаритные размеры, мм:

  диаметр, D 185

  ширина, L 218

  высота, H 151

• Присоединительные размеры, мм:

  D 185

  D1 150

  d 18

  n 4

• Масса, кг, не более: 1,8
